Các hệ thống kiểm soát ra vào cửa mới nhất dễ cài đặt hơn nhiều so với các hệ thống cũ. Tuy nhiên, điều đó chỉ dễ dàng nếu bạn biết chính xác cách kết nối mọi thứ. Đó là chi tiết và bài viết này cung cấp các sơ đồ đi dây mà bạn cần để làm cho hệ thống kiểm soát của bạn hoạt động. Hãy cùng chúng tôi tìm hiểu và hỗ trợ thông tin cho bạn nhé.
Các loại đấu nối hệ thống kiểm soát ra vào cửa thường dùng
Đấu dây bộ điều khiển đầu đọc IP

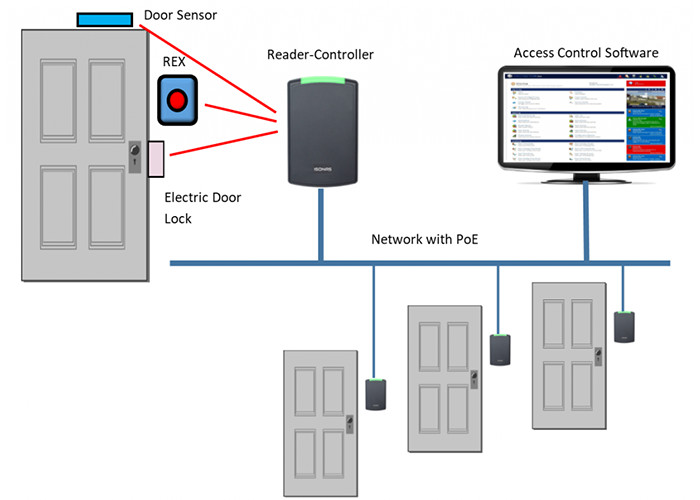

Như một đánh giá, lợi thế của hệ thống kiểm soát ra vào cửa IP là mọi thứ đều được đặt ở cửa. Sơ đồ sau đây cho thấy một ví dụ về hệ thống kiểm soát truy cập IP sử dụng bộ điều khiển đầu đọc.
Sơ đồ hệ thống kiểm soát ra vào cửa
Bộ điều khiển đầu đọc gắn vào mạng và sử dụng PoE. Chúng bao gồm một chùm dây kết nối với khóa điện, cảm biến cửa và bộ phát hiện chuyển động. Có một số cấu hình có sẵn và tất cả chúng đều sử dụng phần mềm đặc biệt để quản lý kiểm soát truy cập.
Đầu đọc IP bộ điều khiển đấu dây cho điện giật

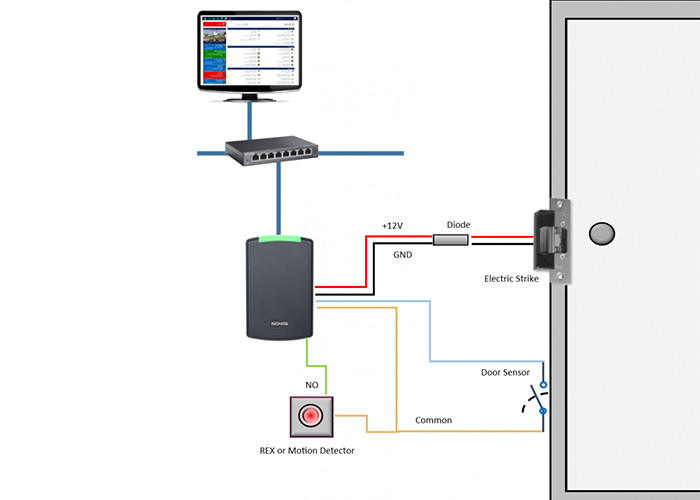

Sơ đồ sau đây cho thấy một ví dụ sử dụng điều khiển đầu đọc IP khi lắp đặt trong nhà. Bộ điều khiển đầu đọc được kết nối với một bộ chuyển mạch mạng bao gồm PoE. Bộ phận ở mặt sau của bộ điều khiển đầu đọc cung cấp tất cả các kết nối với đòn đánh, máy dò chuyển động, cảm biến mở cửa và bất kỳ thiết bị nào khác được yêu cầu ở cửa.
Kiểm soát truy cập bằng Electric Strike
Nguồn (12VDC) có sẵn từ đầu đọc bộ điều khiển. Có thể sử dụng dòng điện lên đến 500 MA để điều khiển khóa điện. Nếu cần nhiều điện hơn, cần phải có bộ khóa chốt (EDK) ngoài cửa. Điện áp được cấp vào khóa điện và rơ le trong EDK điều khiển khóa. Sơ đồ dưới đây cho thấy hệ thống dây điện sử dụng nguồn điện bên ngoài.
Đầu đọc bộ điều khiển và bộ cửa ngoài

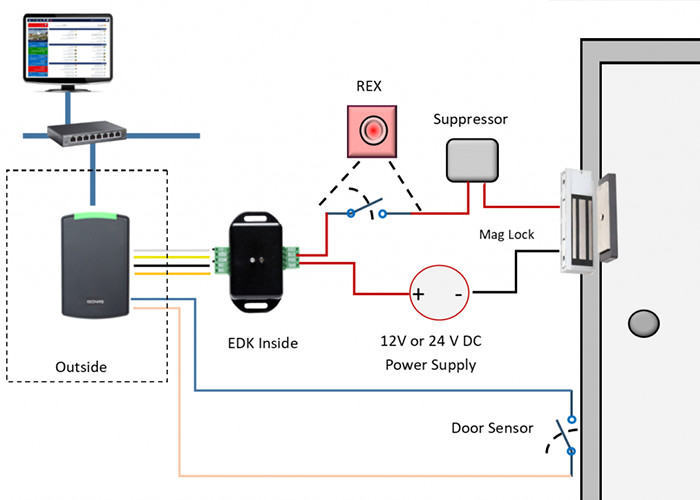

Khi bộ điều khiển hệ thống kiểm soát ra vào cửa bằng đầu đọc được lắp đặt bên ngoài, Bộ cửa ngoài (EDK) sẽ được thêm vào để cung cấp thêm tính bảo mật. Trong cấu hình này, bộ điều khiển đầu đọc sẽ gửi một thông điệp được mã hóa đến EDK đặt trong nhà. Điều này ngăn chặn kẻ phá hoại làm chập dây và mở khóa cửa từ bên ngoài. EDK cũng chứa một rơ le có thể cung cấp năng lượng theo yêu cầu của khóa từ. Khóa từ tính cần nhiều điện hơn so với khóa điện.
Hệ thống kiểm soát ra vào cửa với khóa nam châm Mag Lock
Kiểm soát ra vào cửa tại cửa

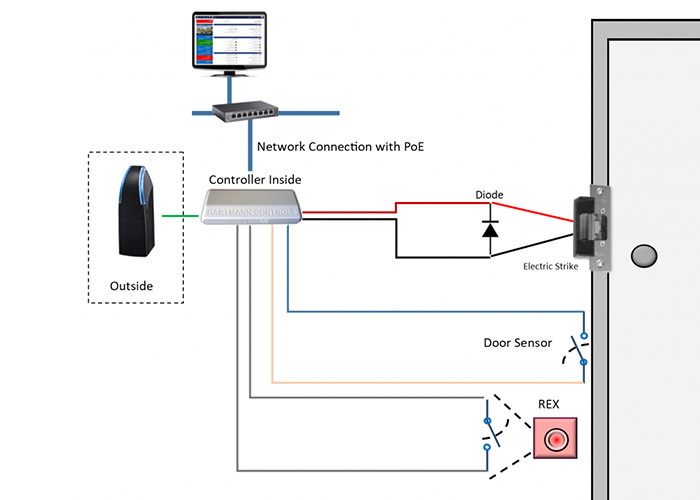

Hệ thống kiểm soát ra vào cửa sử dụng một cấu hình khác có thể được sử dụng với cửa bên trong hoặc cửa bên ngoài. Trong hệ thống này, có một đầu đọc cửa bên ngoài cửa và một phần bộ điều khiển nằm bên trong cửa. Bộ điều khiển kết nối với mạng bao gồm PoE. Đây là một hệ thống linh hoạt hơn vì nó có thể sử dụng nhiều loại đầu đọc cửa khác nhau. Hệ thống kiểm soát ra vào này có thể sử dụng đầu đọc RFID tiêu chuẩn sử dụng thông tin đăng nhập thẻ hoặc đầu đọc cửa trên điện thoại thông minh, đầu đọc cửa sinh trắc học hoặc thậm chí là thiết bị nhận dạng khuôn mặt và đo nhiệt độ của một người.
Vì bộ điều khiển thông minh được đặt bên trong cửa, nó cung cấp khả năng bảo mật chống lại sự phá hoại. Bộ điều khiển cung cấp nguồn điện một chiều 12V để đánh điện.
Sơ đồ kiểm soát truy cập
Hệ thống này cũng hỗ trợ năng lượng cao hơn yêu cầu của khóa nam châm. Trong trường hợp này, cần phải có thêm nguồn điện 12 VDC hoặc 24V DC. Maglocks cũng yêu cầu một bộ triệt tiêu (không được hiển thị trên sơ đồ) để ngăn chặn EMF quay trở lại có thể làm hỏng rơ le.
Tóm tắt về hệ thống kiểm soát ra vào cửa sinh trắc học

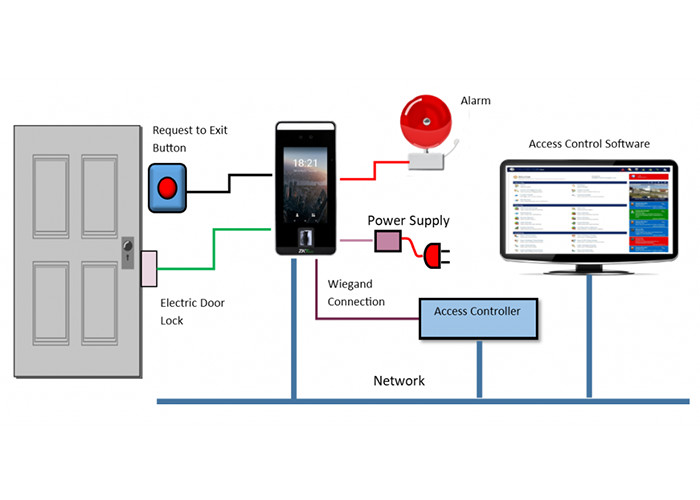

Một số bộ điều khiển trình đọc sinh trắc học bao gồm giao diện mạng cho phép bạn gắn thiết bị với bộ điều khiển ra vào cửa tiêu chuẩn. Hầu hết các bộ điều khiển đầu đọc sinh trắc học yêu cầu nguồn điện riêng thay vì sử dụng PoE. Sơ đồ sau đây cho thấy bảng điều khiển nhận dạng khuôn mặt được kết nối như thế nào.
Sơ đồ kiểm soát truy cập sinh trắc học
Một số đầu đọc sinh trắc học có thể kiểm tra nhiệt độ của một người đi vào khu vực an toàn. Các bảng sinh trắc học đa chức năng này có thể được sử dụng như các trạm giám sát độc lập quét nhiệt độ cơ thể và cũng có thể kiểm tra xem người đó có đeo khẩu trang hay không.
Việc đấu dây hệ thống kiểm soát ra vào cửa IP ít phức tạp hơn so với các hệ thống điều khiển truy cập tập trung cũ hơn. Thay vì chạy dây từ một vị trí trung tâm, hệ thống IP sử dụng cơ sở hạ tầng mạng. Hệ thống thông minh được đặt ở cửa, vì vậy sẽ có một đoạn dây ngắn tới khóa, cảm biến và các thiết bị khác cần thiết để kiểm soát ra vào. Có bộ điều khiển đầu đọc và bộ đọc có bộ điều khiển riêng biệt và một số có thể được cấp nguồn bằng PoE.
